L'amplificateur de puissance ultime de Jadis, capable de tenir les enceintes les plus exigeantes avec l'émotion des lampes.

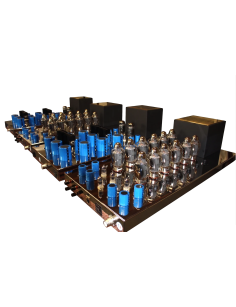

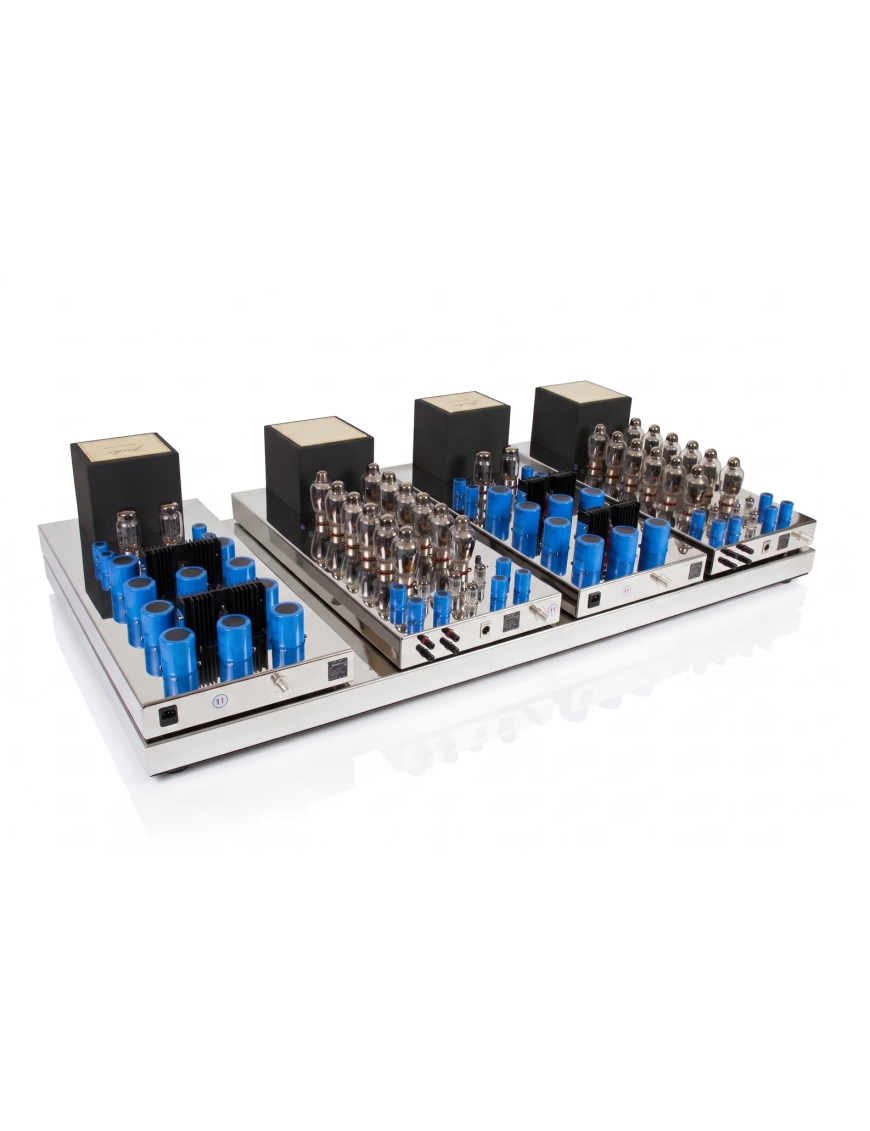

Le système est construit autour de quatre blocs distincts, avec un amplificateur et une alimentation dédiée par canal. Cette architecture assure une excellente séparation entre les canaux gauche et droit tout en minimisant les interférences électromagnétiques.

Une attention particulière a été portée à l'alimentation de l'étage de sortie push-pull à six lampes. Chaque étage d'amplification bénéficie de sa propre alimentation, évitant ainsi les interactions indésirables et préservant l'intégrité du signal sur l'ensemble du circuit.

Pour garantir rapidité, stabilité et réponse dynamique, l'étage de puissance utilise un filtre π directement après le redressement. Les grilles des lampes sont alimentées par une source de tension filtrée et régulée, permettant un meilleur contrôle et une plus grande constance même dans des conditions exigeantes.

L'étage pilote bénéficie également d'une alimentation hautement filtrée et stabilisée, offrant la précision et la clarté requises à ce point critique du trajet du signal. La polarisation des lampes est redressée et filtrée π, tandis que les filaments des lampes sont filtrés électroniquement pour réduire le bruit et préserver les détails les plus subtils.

Toutes les alimentations sont issues d'un transformateur sur mesure, fabriqué avec des matériaux haut de gamme et selon des méthodes de production rigoureuses, garantissant une fiabilité à long terme et des performances exceptionnelles.

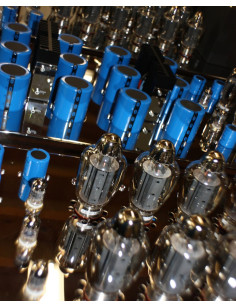

Le module d'alimentation a été conçu pour piloter des enceintes acoustiques exigeantes, notamment les modèles Wilson Audio ou Magico. Il délivre une puissance importante grâce à un étage de sortie push-pull à six tubes KT170 avec polarisation partagée, une configuration optimisée pour une meilleure restitution sonore et une durée de vie accrue des tubes.

L'étage pilote, indispensable au contrôle de cet étage de sortie, comprend un déphaseur, un étage de gain en tension et un suiveur cathodique pour une adaptation d'impédance optimale. Le signal est ensuite couplé aux tubes de puissance par couplage capacitif avant d'être traité par le transformateur de sortie, qui adapte l'impédance pour un transfert de puissance optimal vers les enceintes.

Nous consulter pour la prix et la finition.

Caractéristiques:

Type : Amplificateur de puissance à 4 blocs

Polarisation : Polarisation commune

Puissance : 500 W

Bande passante : 15 Hz à 20 kHz à -3 dB

Sensibilité : 710 mV

Lampes : 24 x KT170, 6 x ECC82, 2 x ECC83, 4 x KT120, 2 x EF86

Consommation électrique : 1 000 VA

Dimensions : 101 cm de profondeur x 42 cm de largeur x 30 cm de hauteur (dimensions identiques pour les 4 blocs)

Poids : 200 kg

Finition : Or ou Argent
